滑輪軸承SL04在利勃海爾履帶吊LR11350上的應用

利勃海爾履帶吊LR 11350是目前世界上***大的桁架吊臂起重機之一圖 1。同時也是世界上***高的履帶吊之一，桁架吊臂總高度228 m，吊鉤高223 m。2006年11 月，在德國庫克斯港的一個測試點豎起兩臺5MW 海上風力發電機組的樣機，履帶吊LR 11350 出色的完成了這一任務。

得益于模塊化的設計，這臺履帶吊可以被拆分為不同的部件。 這些拆開的部件可以分別通過小型運輸設備運送到安裝地點，在那里被重新組裝，快速且簡單。

履帶吊LR 11350 可以安裝各種吊臂系統和起重系統。在重載和各種天氣狀況下，安裝在履帶吊上的滑輪軸承 SL04 都能可靠地傳動。

舍弗勒集團工業部為每一臺利勃海爾履帶吊提供超過100套SL04系列圓柱滾子軸承用于滑輪支撐。

技術數據

■ 6缸增壓柴油機，641 kW

■ 行駛速度: 0 – 1.08 km/h

■ ***大提升高度時的***大負載:

1350 t在12 m 的***大提升高度

■ ***大起重力矩：  22 748 t ● m

■ 主臂：  30 m – 150 m

■ 副臂：  12 m – 114 m

■ 超起臂架：  42 m

■ 超起配重：  600 t

■ 總配重：  900 t。

滑輪應用

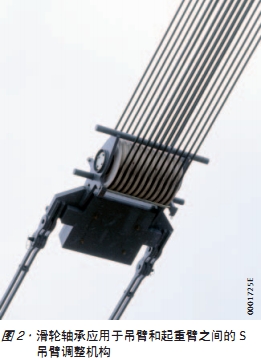

滑輪是履帶吊和汽車吊中的回轉和導向單元，圖 2。 目前滑輪主要用塑料制造，比如澆鑄聚酰胺。

塑料的獨特優勢體現在以下幾點：

■ 使纜繩具有適度的彈性

■ 耐磨損

■ 低溫下也有良好的韌性

■ 良好的抗?jié)櫥瑒┖蜌夂蚋g的能力

塑料滑輪對軸承具有更高的要求。塑料滑輪和軸承鋼具有不同的熱膨脹系數，要求精確的考量并謹慎地選擇安裝配合及內部游隙。

INA滑輪軸承

為了盡可能減少滑輪的維護，滑輪軸承布置必須符合下列要求：

■ 長壽命

■ 全程的有效密封

■ 良好的再潤滑設計

■ 防腐蝕。

選擇軸承時，良好的抗氣候腐蝕能力，低維護，方便安裝以及高的承載能力都是必須考慮的因素。

舍弗勒 集團產品在履帶吊上的應用

安裝在履帶吊中的軸承要承受持續的高載和溫度的波動，帶有Corrotect? 涂層的圓柱滾子軸承為滑輪提供了一個優化的軸承布置方案。

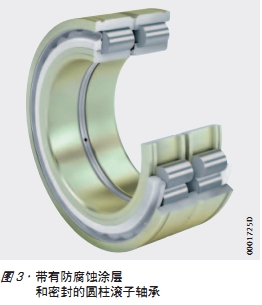

滑輪軸承 SL04260-PP-RR-C5-L091 被應用在履帶吊 LR 11350 上，兩側裝有高強度的密封圈，并預填了抗腐蝕的高性能潤滑脂。 選擇正確的安裝配合也有助于軸承可靠的運轉，圖 3。

特殊涂層

Corrotect? 是一種極薄的不含 Cr(VI)元素的靜電鋅鐵涂層，保護滾動軸承不被腐蝕。  得益于這種涂層能防止密封唇下生成鐵銹，避免密封唇的早期磨損，外界污染和水無法滲入軸承內部，圖 4。
